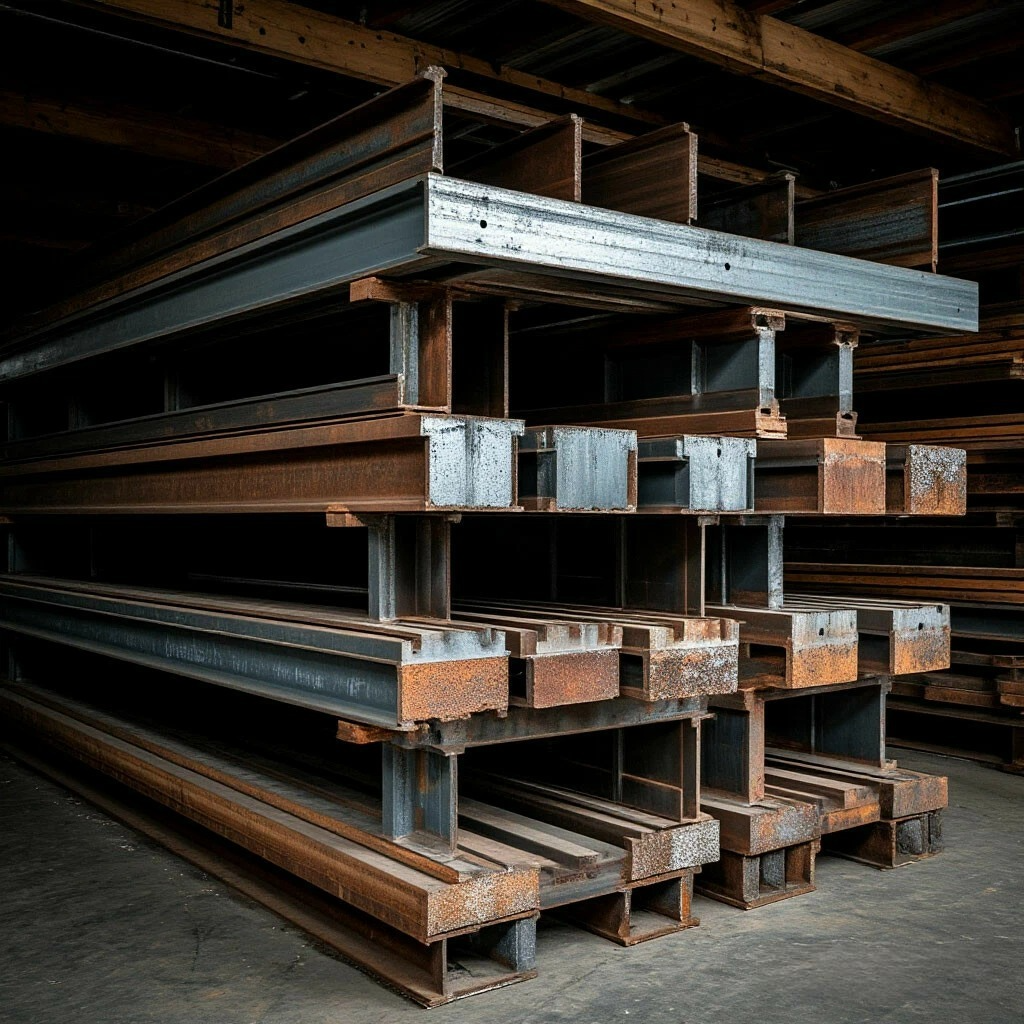

В современном строительстве стальные балки остаются ключевыми элементами каркасов, обеспечивая устойчивость, долговечность и адаптивность конструкций. Их выбор определяется не только проектными требованиями, но и спецификой нагрузок, геометрией объекта и экономической целесообразностью. Рассмотрим три основных типа профилей — двутавровые балки, швеллеры и уголки — через призму их конструкционных особенностей и областей применения.
Двутавровые балки (ГОСТ 26020-83, ГОСТ Р 57837-2017 или EN 10025)
Двутавр, или балка Н-образного сечения, — эталон эффективности в распределении вертикальных и горизонтальных нагрузок. Высокий момент инерции двутавра обеспечивает жесткость, а момент сопротивления — несущую способность. Полки (горизонтальные части) работают на сжатие и растяжение, а стенка (вертикальная перемычка) — на сдвиг.
В зависимости от соотношения ширины полок и толщины стенки выделяют:- Нормальные (Б) — универсальные для перекрытий и каркасов.
- Широкополочные (Ш) — повышенная несущая способность за счет расширенных полок, актуальны для пролетов свыше 12 м.
- Колонные (К) — усиленная стенка, равную ширину полок и высоту сечения, что повышает устойчивость при осевых нагрузках. Актуально для вертикальных опор в высотном строительстве.
Применение: каркасы промышленных зданий, мостовые фермы, межэтажные перекрытия. Ошибкой считается использование двутавра в условиях крутящих нагрузок — из-за низкой жесткости на кручение (сопротивление скручиванию) возможна деформация.
Швеллеры (ГОСТ 8240-97)
П-образный профиль с открытым сечением демонстрирует высокую устойчивость к осевым и поперечным нагрузкам, но уступает двутавру в изгибной жесткости. Ключевое преимущество — способность работать в комбинированных системах, например, в связках с железобетоном или в составе ферм. Серии различаются по углам наклона внутренних граней полок: уклон (серия «У») повышает адгезию при бетонировании, параллельные грани (серия «П») упрощают монтаж в металлокаркасах.
Швеллеры незаменимы в качестве направляющих для подвесных путей, элементов кровельных прогонов (балок, поддерживающих покрытие) и усиления проемов - в каркасах ангаров или опорах конвейерных линий. Однако их открытое сечение требует защиты от коррозии в агрессивных средах.
Стальные уголки (ГОСТ 8509-93, ГОСТ 8510-93)
Равнополочные и неравнополочные уголки (с полками разной длины) — наиболее гибкий в применении тип проката. Их L-образное сечение обеспечивает высокую вариативность соединений: от сварных узлов до болтовых креплений. Основная функция — распределение локальных нагрузок и стабилизация конструкций. Например, в фермах уголки работают как раскосы, воспринимая сжимающие усилия, а в каркасах зданий — как связевые элементы, снижающие риск поперечных деформаций.
Горячекатаные уголки (толщина от 3 мм) применяются в несущих системах, тогда как гнутые (толщина до 12 мм) — в декоративных или вспомогательных конструкциях. Ограничение — низкая устойчивость к продольному изгибу, что требует дополнительного расчета на устойчивость при использовании в колоннах.
Анализ нагрузок и выбор профиля
Ключевой параметр при выборе балки — расчетная нагрузка, включающая статические (вес конструкции), динамические (вибрации, ветер) и временные (снег, оборудование) воздействия. Например:- Двутавр оптимален для пролетов с равномерной нагрузкой.
- Швеллер — для консольных систем (козырьки, навесы), где критична устойчивость к кручению.
- Уголки — для создания пространственной жесткости в узлах соединений.
Современные тенденции, такие как применение низколегированных сталей (09Г2С) с повышенной морозостойкостью или внедрение лазерной резки (в мостостроении) для точной подгонки элементов, расширяют возможности традиционных профилей. Это сталь класса С345 (по ГОСТ 27772-2015), широко применяемая в сварных конструкциях при температурах до -40°C. Однако базовые принципы остаются неизменными: геометрия сечения определяет распределение напряжений, а корректный расчет — долговечность всей конструкции.
Заключение
Выбор типа стальной балки — это баланс между инженерной логикой и экономикой проекта. Двутавр, швеллер и уголок не конкурируют, а дополняют друг друга, формируя «скелет» зданий и инфраструктуры. Понимание их конструкционного потенциала позволяет минимизировать расход металла без ущерба для прочности, что особенно актуально в условиях ужесточения экологических норм и роста цен на прокат.
