Сталь марки 09г2с: характеристики, применение

Сталь представляет собой сплав железа, углерода и некоторых примесей. Доля железа должна быть весомой и составлять не менее 45%.

Для получения сталей перерабатывают чугун с помощью мартеновского, электротермического, конверторного способов. Согласно ГОСТам, составы сплавов оптимизируют: увеличивают содержание углерода, добавляют легирующие элементы, благодаря которым сырье обретает те или иные свойства.

Как и сталь 3, характеристики которой можно посмотреть здесь, сталь 09г2с относят к одному из самых востребованных видов сырья.

Химический состав, механические свойства

Низколегированная сталь 09г2с содержит 96-97% железа. Обозначение 09г2с расшифровывается просто: 09 – процентное содержание углерода, буква «Г» «сигнализирует» о наличии 2% марганца, а «С» дает понять, что в стали присутствует около 1% кремния.

В химическом составе данной марки стали содержится также 05-08% кремния, 0,3% никеля, до 0,04% серы. Присутствуют фосфор (0,035%), хром (до 0,3%), мышьяк (до 0,08%), азот (0,008%) и медь (0,30%).

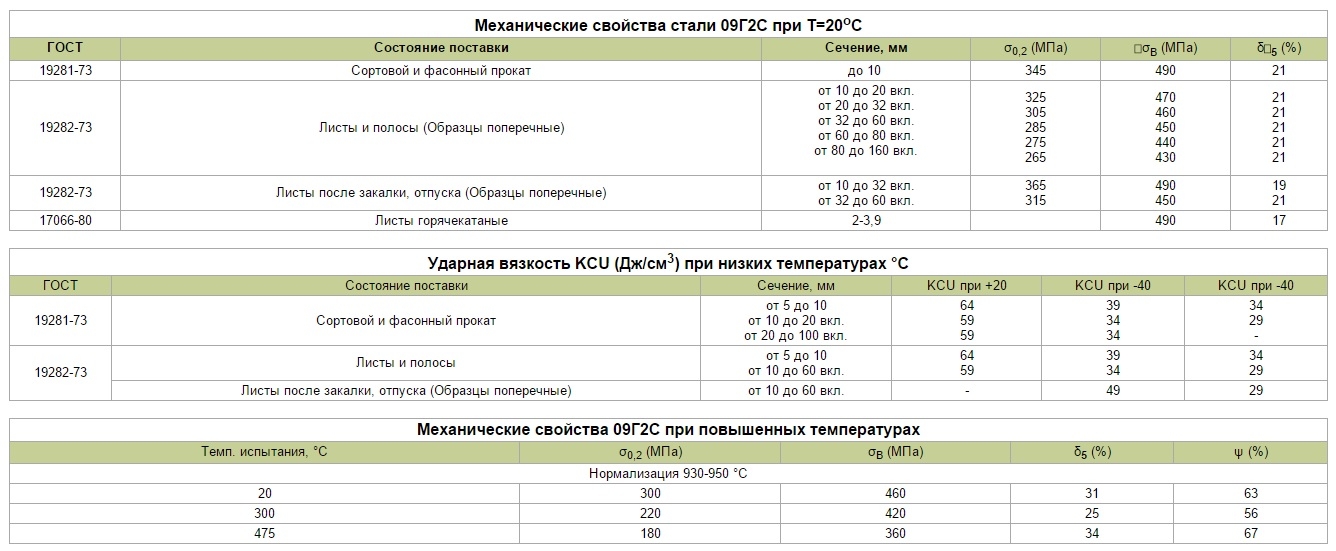

В таблицах можно посмотреть более полную информацию о механических свойствах сырья в зависимости от динамики температуры, показателей ударной вязкости.

Характеристики стали 09г2с

Применение стали 09г2с: характеристики и «поведение» в изделиях

Сталь конструкционная низколегированная 09г2с, большей частью, служит для изготовления листового, фасонного проката. Продукцию производят, согласно требованиям, прописанным в ГОСТах 19281-73, 19281-89. Стандарт 19903-74 – (лист г/к 09г2с), ГОСТ 103-2006 нормирует изготовление полосы горячекатаной, тогда как круг г/к ст. 09г2с выпускают, следуя нормам 2590-2006.

Способность к свариванию и механическая устойчивость металла – условия изготовления износостойких фасонных изделий металлопроката, таких как балка 09г2с, уголок, швеллер г/к 09г2с. Сталь идеальна для производства комплектующих для нужд станкостроения, машиностроения и транспорта, строительной, нефтяной, химической отраслей. Огромный «плюс» – прокат выдерживает влияние температурных режимов от -70 до +425 оС в условиях многолетних нагрузок и различных деформаций.

Так, продукция из стали 09г2с, характеристики которой, подчас, можно отнести к разряду уникальных, дают возможность функционировать городам, сложнейшим транспортным системам, предприятиям в климатических зонах повышенной опасности, в регионах с суровым климатом.

К примеру, закаленная сталь данной марки с повышенными характеристиками механической прочности крайне востребована при возведении трубопроводов на крайнем севере страны. Новые технологии позволяют монтировать сложнейшие по конфигурации сварные элементы.

В городском строительстве, архитектуре, находит применение труба квадратная 09г2с, служащая для изготовления ограждений, оформления скверов, парков, монтажа рекламных щитов, впрочем, труба прямоугольная 09г2с – не менее популярна.

фланцы из стали 09г2сСварные конструкции из данной разновидности стали различной сложности крайне востребованы. Металл при любом способе сварки не теряет свойств пластичности. Именно поэтому мастера самых разных производственных профессий любят работать со сталью 09г2с (ГОСТ19281-73).

Паровые котлы, различное оборудование для работы в сложных термальных условиях, применяемое в промышленности и с/х – все это изготавливают с помощью прочной и пластичной стали 09г2с.

Необходимость в прокате из ст09г2с легко объяснить с точки зрения экономичности. Возводимые конструкции легче варить, они меньше весят, обладают высокими прочностными характеристиками.

Особенности электросварки

Для сваривания изделий из стали 09Г2С обычно применяют инструмент, рассчитанный на использование исключительно низколегированного, углеродистого сырья. Как и в любом деле, здесь необходима внимательность и соблюдение всех технологических нюансов.

Чтобы, к примеру, при каскадной сварке предотвратить перегрев шва, используют силу тока всего 40-50 А /1 мм электрода. При этом после проведения сварных работ изделие закаливают при 650 оС, и, далее, ориентируясь на его толщину, поддерживают этот температурный режим (каждые 25 мм – час времени).

Затем конструкцию охлаждают в обычной горячей воде или на воздухе, что снимает напряженность в шве и обеспечивает его надежность.

После проведения закалки прочность и сопротивление изделия износу увеличивается, изделие не уступает по своим характеристикам другим продуктам, выполненным из более дорогих марок сталей.
