    • Двутавровая балка – это разновидность металлопроката, которая отлично справляется с сильными поперечными или продольными нагрузками. Она отличается высокой жесткостью, поразительной надежностью. Продукция применима в создании каркасов различных конструкций.

      Есть два основных метода изготовления двутавровых балок: прокат целостных отливок или электродуговая сварка. В первом случае имеем дело с горячекатаными изделиями. При использовании электродуговой сварки можно получить сборный металлопрокат. Горячекатаные изделия считаются более прочными за счет отсутствия сварочных швов.

      Для производства применяется прочная сталь. Еще важную роль играет соединение двутавровых балок. Для достижения цели используется свариванием, фиксация на болты или сочетаются оба эти метода. Способ обработки обычно зависит от особенностей эксплуатации готового изделия, сложности, срочности работ.

      Компания «СТАЛЬМЕТ» выполняет быстрые поставки металлопроката, в том числе – балок двутавровых. Кроме этого занимается обработкой изделий. Наши специалисты определяют оптимальный способ работы с сырьем, исходя из обстоятельств, требований к готовой продукции. Вы останетесь довольны качеством работы.

      Для заказа нашей продукции и услуг оставьте заявку через форму обратной связи. К нам обращаются клиенты из Санкт-Петербурга и Ленинградской области. Мы предлагаем им бесплатную консультацию. Гарантируем выгодные условия сотрудничества. Обеспечиваем доставку партии по СПб.

      Сваривание двух двутавровых балок между собой

      Для соединения встык или удлинения металлопроката можно сварить две двутавровые балки. Этот метод нужен, когда требуется прикрепить второстепенный двутавр к основному, выполнить монтаж пролетов.

      Варианты сварного соединения двух элементов между собой:

      • Встык. Подготовка к свариванию встык предполагает обработку торцов – создание угловых скосов. После торцевого шва помещают накладку – прямоугольную деталь из листовой стали. Ее приваривают на полки двутавровой балки и на высоту ее стенки.
      • Под углом 90°C. Мастера используют метод для фиксации основной и вспомогательной двутавровой балки. Чтобы прочно скрепить оба изделия между собой, они должны находиться на одном уровне. Важно, чтобы сварной шов был ровным. Такое соединение выбирают, когда допускают дальнейшую высокую нагрузку на несущую конструкцию. Сначала устанавливают основную балку, потом приваривают второстепенную. На верхней полке ведущего двутавра вырезают треугольник со сторонами единой длины. К нижней – монтируют специальную стальную накладку, которая усилит соединение. Верхнюю полку второстепенного двутавра сжимают до размера треугольника, вырезанного на основной балке.
      • С соблюдением угла 90°C и монтажом швеллера. Верхнюю полку швеллера срезают под углом 45°C, а нижнюю изменяют так, чтобы срез смог соединиться с нижней полкой двутавра. Стенки обоих элементов должны упираться друг в друга. Для прочности соединения используют накладку из листовой стали снизу. Так можно гарантировать, что два изделия выдержат нагрузку.

      Сварка двутавровых балок способствует неразъемному соединению. Выше описаны три самые популярные способы. Уточним, что соединение балок встык обычно используется тогда, когда готовая конструкция не будет сталкиваться с повышенной нагрузкой.

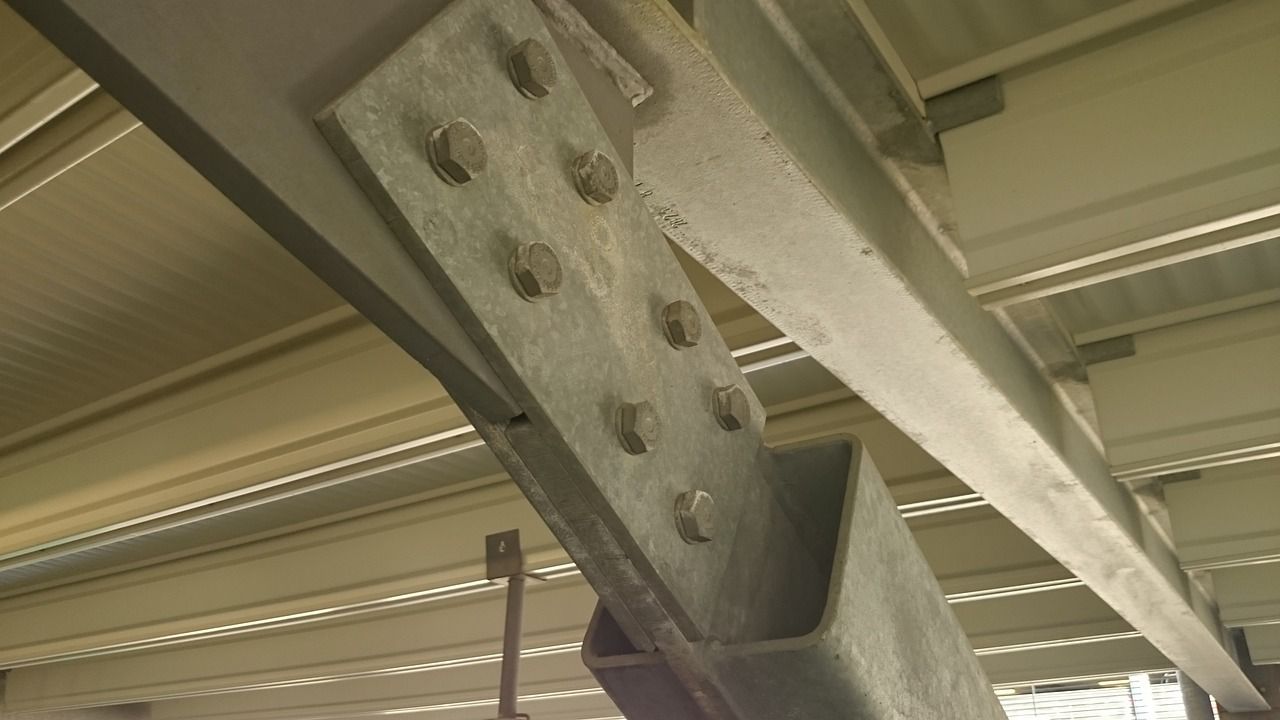

      Особенности болтового соединения двутавров

      Болты используют для создания прочного разъемного соединения. Этот метод оправдан при установке временных опор или в случаях, когда предполагается возможность демонтажа металлоконструкций.

      Особенности соединений двутавровых балок болтами:

      • простота и оперативность использования крепежа – процедуру может выполнить даже мастер без особой квалификации;
      • в узлах крепления не остаются остаточные напряжения, в отличие от случаев, когда одну двутавровую балку приваривают к другой;
      • способность выдерживать вибрацию и другие возможные нагрузки;
      • легкий и быстрый способ проверки качества скрепления между балками;
      • устойчивость к высоким ударным нагрузкам – нет риска ослабления узлов двутавровых балок.

      Однако, в случае болтового соединения нужно постоянно проверять и подтягивать крепежи. В некоторых случаях такое пристальное внимание к балкам сложно осуществимо или невозможно вовсе. Метод отличается трудоемкостью и высоким расходом металлопроката для скрепления двутавров между собой. Со временем болты изнашиваются, могут покрыться ржавчиной, поэтому всегда есть риск разрушения крепежа.

      Назначение комбинированного метода

      Можно совместить перечисленные способы соединения, чтобы добиться самого эффективного результата. Комбинированное крепление рекомендовано двутавровым балкам при скреплении больших пролетов.

      Метод предполагает, что мастер закрепляет оба изделия болтами, а потом сваривает металлопрокат. Сначала двутавры фиксируют болтами с помощью накладок. Потом пояса надежно сваривают. Третий этап – скрытие технологичных окон с применением специальных накладок и прокладок. Готовое соединение очень прочное. Оно устойчиво к ударам, вибрациям, морозам.

      Вместо выводов о балках

      Стыковка между двутавровыми балками – это не самый легкий процесс, который, однако, помогает создавать надежную несущую конструкцию для выполнения строительных задач. Есть три метода соединения: сваривание, скрепление на болты или одновременное использование двух первых вариантов. Они отличаются технологией, скоростью и прочностью работы.

      Сваривание используют там, где двутавровую балку потом не придется убирать. Сначала соединяют узлы, потом внутренние стыки поясов, а затем стык стенки. Наружные стыки между двутавровыми балками скрепляют в последнюю очередь. Допустим зазор на стыке торцов, если его размер до 10 мм.

      Сваривание считается эффективным методом вечного крепления, чего не скажешь о болтовом креплении двутавровых балок. Второй вариант часто выбирают, если есть возможность регулярно «подтягивать» крепежи между двутавровыми балками или есть потребность в демонтаже с повторной установкой конструкций в другом месте. Болты могут ржаветь, причинять другие неудобства, но при этом их могут устанавливать мастера без особой квалификации. Используя накладки между двутавровыми балками, можно гарантировать прочность соединений. Но если есть возможность, лучше выбрать сваривание.

      Если оба варианта хороши, но есть ограничения, можно выбрать третий комбинированный способ – взять лучшее от каждого способа и использовать в решении конкретной задачи. Этот вариант прямо необходим в работе с крупногабаритными металлоконструкциями и сложными объектами. В остальных случаях одновременное использование болтов и сварки считается лишь одним из возможных методов, позволяющим скрепить одну балку с другой.
