Металлический дымоход своими руками

• Виды дымохода
• Дымоходы из Кирпича
• Дымоходы из Асбестоцемента
• Дымоходы из Керамики
• Дымоходы из Металла
• Дымоходы из нержавеющих труб
• Дымоходы из стальных труб
• Разновидности систем дымоотвода
• Одностенные
• Одностенные для гильзования
• Сэндвич-системы
• Труба в трубе
• Расчет необходимого количества материала для дымохода
• Особенности монтажа дымохода
• Необходимые материалы для дымохода
• Монтаж дымохода
• Эксплуатация дымохода

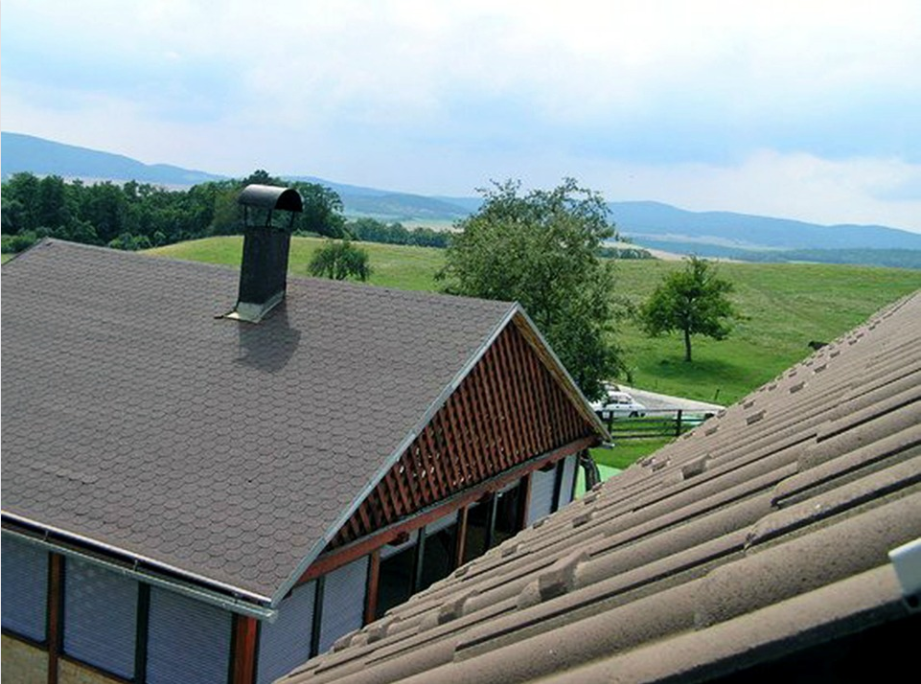

Дымоход является важной частью отопительного прибора, работающего на любом виде топлива (газовое, жидкое или твердое). Он представляет собой вертикально расположенную конструкцию, через которую дымовые газы отводятся в окружающую среду из каминов, котлов, буржуек или печей. Правильный выбор дымоходной трубы является гарантией безопасной эксплуатации топливосжигающих агрегатов. Ошибки, допущенные при изготовлении дымохода, могут привести к опасным для жизни ситуациям. Ниже мы разберем, какие виды дымоходов бывают, из чего они изготавливаются, и то, как можно сделать дымоход своими руками из металлической трубы.

А пока рассмотрим общие требования, предъявляемые к дымоходам.

Требования

Отвечая на вопрос о том, какие требования предъявляются к дымоходам, давайте воспользуемся разработанными ВДПО «Правилами производства трубо-печных работ»:

• Трубы и дымовые каналы отопительных устройств, работающих на твердом топливе, должны полностью удалять продукты горения в атмосферу.
• Каждая печь или отопительный прибор должен быть подключен к отдельной дымовой трубе.
• Трубы должны иметь вертикальное расположение без уменьшения сечения и уступов.
• Сечение дымовой трубы должно быть равным сечению дымоотводящего патрубка отопительного агрегата.
• Металлический дымоход должен быть изготовлен из специально легированной стали высокого качества с повышенной коррозионной стойкостью. Толщина стенок должна быть не меньше 1 мм.
• Стыки насадного трубопроката должны быть размещены вне чердачных перекрытий и перекрытий между этажами.
• Дымоход должен быть оборудован устройством очистки каналов от отложений.
• Балки, перегородки или стены, изготовленные из горючих материалов, и примыкающие к дымовым каналам, должны быть защищены негорючим материалом. В проходах, между стенами и трубами дымохода необходимо оставлять безопасное расстояние: 5 см – если стены, перестенки или перегородки выполнены из негорючих материалов, и 20 см – если из горючих.
• Все элементы дымохода должны быть герметично соединенными.
• При обустройстве газового котла, в соответствии с указаниями ДБН В.2.5—20—2001 и СНиП 2.04.05—91, внизу трубы должен быть обустроен специальный сборщик влаги. Отрезок трубы, использующийся для соединения котла с системой дымохода, должен быть не меньше 50 см, и обязательно иметь вертикальный участок.
• Оголовок дымохода должен возвышаться над кровлей не меньше, чем на 50 см.

Виды

Самая важная функция дымохода при отводе дымовых газов от отопительных приборов – это вопрос безопасности. Дымоход должен обеспечивать соответствующий уровень герметичности, чтобы дымовые газы не попадали в помещение, и должен быть изготовлен из материалов, гарантирующих устойчивость к опасным соединениям (особенно кислотам), образующимся на внутренних стенках дымохода.

Дымоходы могут быть изготовлены из следующих материалов:

• кирпич;
• асбестоцемент;
• нержавейка;
• керамика;
• сталь.

Разберем все типы материалов более подробно.

Кирпич

При строительстве дымохода своими руками из кирпича будет необходимо заливать фундамент, так как конструкция имеет довольно солидный вес. Кирпич нашел широкое применение в строительстве дымоходов в прошлом, и продолжает сохранять свою популярность до наших дней.

К преимуществам его использования можно отнести:

• Привлекательный внешний вид.
• Высокие показатели огнеупорности.
• Отличный теплообмен с окружающей средой.
• Относительно доступная цена.

К недостаткам относят:

• Наличие знаний о том, как производить кирпичную кладку.
• Риск возникновения проблем с пожарной безопасностью, при нарушении технологии строительства и эксплуатации.
• Высокий риск скопления конденсата.
• И, как упоминалось выше, необходимость создания фундамента.

Асбестоцемент

Изначально трубы из асбестоцемента не предназначались для обустройства дымоходов, так ка не подходят для эксплуатации при высоких температурах – максимально при +300 градусах. В правилах СНиП указано, что применение таких изделий возможно лишь в том случае, если они используются с отопительными приборами малой мощности, температура топки которых не превышает указанной выше цифры, либо могут быть установлены в тех частях дымоотводов, которые находятся на удалении от топливосжигающего устройства, и не нагреваются до больших температур (обычно это верхние отделы, куда отработанные газы поступают уже в остывшем виде).

Трубы из асбестоцемента не являются гладкими, поэтому на их внутренних стенках оседает большое количество сажи, опасной тем, что в любое время она может воспламениться. Помимо этого, при изготовлении дымохода асбестоцементного своими руками, необходимо учесть, что:

• Нужно исключить крепление патрубка котла с трубой – для этого необходимо установить переходник. При этом важно, чтобы диаметр патрубка и трубы совпадали.
• Во избежание образования конденсата, и, как следствие, быстрого разрушения трубы, ее обязательно нужно утеплить. Сделать это можно базальтовой ватой и фольгированным вспененным полиэтиленом, который будет выполнять роль гидроизоляции. Также на трубу можно надеть металлический кожух, диаметр которого делают на 10 см более, диаметра трубы, а свободное пространство заполнить материалом для утепления.

Стоит помнить, что дымоход из асбестоцементных труб необходимо регулярно прочищать.

Керамика

Трубы из керамики становятся весьма популярными в современном мире. К их преимуществам можно отнести:

• Стабильную устойчивость к физическим и химическим воздействиям.
• Жаропрочность.
• Отсутствие реакций на щелочи, кислоты и растворители, коррозионная устойчивость.
• Гладкая внутренняя поверхность, снижающая накопление сажи и продуктов горения внутри полости трубы.
• Превосходные параметры теплопоглощения, значительно снижающие риск возникновения пожара.

К недостаткам керамических труб при создании дымохода относят:

• Необходимость создания фундамента.
• Высокую цену.
• Восприимчивость к деформации основы дома.

Металл

Для изготовления дымоходов в своем доме используют металлические трубы, которые могут быть выполнены из стали или нержавейки. Несмотря на отличающиеся эксплуатационные свойства этих металлов, именно металлические дымоходы являются самым распространенным решением для отвода продуктов горения в атмосферу. К неоспоримым достоинствам таких дымоходов относят:

• Длительный срок эксплуатации.
• Простоту установки.
• Возможность выбора конструкции.
• Приятный внешний вид.
• Небольшой вес, не требующий возведения фундамента.
• Низкий риск скопления конденсата.
• Среднюю или низкую стоимость.

Нержавейка

Дымоходы из нержавеющих труб могут устанавливаться как внутри, так и снаружи. При установке дымохода снаружи своего дома, необходимо использовать специальные двухслойные «сэндвич» трубы, между слоями которых располагается базальтовый утеплитель (30-35 мм). К преимуществам таких труб относят:

• высокую стойкость к воздействию агрессивных веществ и кислот;
• температура до 1500 градусов;
• практически не ограниченный срок службы;
• внутренняя гладкость, препятствующая быстрому скоплению копоти и продуктов горения;
• возможность прокладки сквозь стену горизонтальных отрезков и наклонных участков.

Для создания дымохода нужно использовать трубы из нержавеющей стали марки AISI 316, 304 и 321.

Сталь

Металлические трубы из стали – самое распространенное решение при создании дымоходов в своем доме. Стальные трубы имеют относительно небольшой вес, отличаются прочностью, способностью выдерживать высокие температуры и длительным сроком эксплуатации. Их монтаж и соединение можно легко выполнить без посторонней помощи. Для того, чтобы трубы длительное время оставались устойчивыми к воздействиям внутренней среды дымохода, их поверхность покрывают специальными растворами. Не лишены стальные дымоходы и своих минусов:

• Главным минусом является быстрое поглощение тепла. Трубы из стали довольно быстро нагреваются, поэтому нуждаются в изоляции. При отсутствии последней дымоход может нагреть соприкасающиеся с ним материалы, что послужит причиной возникновения пожара.
• Вторым минусом можно считать образование конденсата, количество которого зависит от типа конструкции и внутреннего покрытия трубопроката, именно поэтому лучше всего изготавливать дымоходы прямого расположения без горизонтальных отводов.

Разновидности систем дымоотвода

• Одностенные – труба с одной стенкой без теплоизоляции, диаметром от 0,6 до 1 мм. Чаще всего используются в банях.
• id="subheading-10"Одностенные для гильзования – овальные или гофрированные трубы, которые чаще всего располагают внутри старых печных дымоходов.
• Сэндвич-системы – на сегодняшний день самые распространенные дымоходы, состоящие из двух труб – наружной и внутренней, пространство между которыми заполняется слоем изолирующего материала. Благодаря такому строению наружная поверхность дымохода не нагревается, а внутри труб не образовывается конденсат.
• Труба в трубе – отличается от предыдущего варианта тем, что не имеет изолирующей прослойки. Дымоотвод такого типа называют коаксиальным. Внутренняя труба отводит продукты горения путем их движения снизу-вверх. Наружная труба предназначается для движения воздуха сверху-вниз, который нужен для поддержания горения топлива. Коаксиальный дымоход нельзя использовать при низких температурах, так как на его стенках происходит замерзание конденсата.

Расчет необходимого количества материала

Для того чтобы обеспечить дымоходу хорошую тягу, при обустройстве системы важно соблюдать все требования, указанные в СНиП – в них регламентируется высота диаметр сечения труб.

1. Минимально возможная высота трубы – 5 метров от оголовка до отопительного прибора.
2. Высота дымохода над плоской крышей должна составлять не меньше 50 см. Высота дымохода над кровлей с уклоном будет зависеть от его размещения относительно конька крыши. Варианты могут быть следующими:

• Если дымоход располагается на расстоянии полутора метров от конька, его высота должна на 50 см превышать самую высокую часть крыши.
• Если труба установлена на расстоянии от полутора до трех метров, ее оголовок должен располагаться на одной горизонтальной линии с коньком.
• Когда дымоход устанавливается на расстоянии более 3 метров от конька, его высота должна быть такой, чтобы угол между коньком и оголовком составлял 10 градусов. При этом труба должна располагаться ниже конька.

Чтобы рассчитать сечение труб используют довольно сложные формулы, учитывая данные о расходе топлива в час, температуру на входе и выходе, коэффициент каждого вида топлива. Однако простые обыватели могут использовать следующие данные:

• При установке дымохода на приборы, мощность которых не превышает 3500 Вт, используют прокат сечением 140 мм х 140 мм.
• Дымоходы для приборов мощностью до 5000 Вт нуждаются в использовании проката сечением 140 мм х 200 мм.
• Для приборов, мощность которых варьирует в пределах 5000 – 7000 Вт, выбирают трубу 140 мм х 270 мм.

Особенности монтажа

При изготовлении системы отвода продуктов сгорания в атмосферу важно соблюдать несколько важных правил:

• Он должен быть проложен на безопасном расстоянии от деревьев, газопровода и приборов, электрической проводки.
• Чтобы избежать нагрева окружающих дымоход предметов более чем на 50 градусов, трубы рекомендуется обернуть теплоизоляционным слоем или использовать сэндвич-системы.
• При соединении труб одна должна входить в другую на расстояние, которое равно радиусу ее наружного сечения.
• Собирая конструкцию, важно помнить. Что система не должна иметь сужений, в противном случае сильно пострадает ее аэродинамика.
• Горизонтальные участки должны быть не более метра.
• Ревизионное окно обустраивается в нижней части дымохода, а на его верхней части должен располагаться оголовок с конусом и искрогасителем.

Необходимые материалы

Чтобы самостоятельно соорудить дымоход из металлического трубного проката, необходимо подготовить следующие материалы:

• Труба, сечение и длина которой подбираются исходя из расчетов.
• Фитинг – специальный переходник, соединяющий печь с димоотводной системой.
• Шибер – заслонка, обеспечивающая отвод дыма и гарантирующая пожаробезопасность всей системы отопления.
• Прокладка огнеупорная – используется при проходе через перекрытия и кровлю.
• Оголовок – наконечник трубы, обеспечивающий безопасность системы обогрева, защищая ее от проникновения влаги, ветра, атмосферных осадков и так далее.
• Хомуты и крепежи – используются для фиксации мест стыков и крепления системы отвода дыма к стене.
• Изоляционный материал, герметик, способный выдерживать высокие температуры.
• Конденсационный сборник – необходим для сбора влаги внутри дымохода.
• Оцинкованные пластины, проволока, крепежные метизы.

Монтаж

Зная последовательность действий, и имея на руках все необходимые материалы, монтаж можно проводить самостоятельно, без наличия особых умений.

Последовательность действий:

• После установки печи к ней присоединяется патрубок, соединяющий топливный агрегат с основным дымоходом. При установке посадочное место обрабатывается герметиком, а сам патрубок закрепляется при помощи хомута.
• Монтаж отвода под необходимым углом – надевается до реборды на место посадки, обработанной герметиком, закрепляется хомутом.
• Остальные действия производятся аналогично.
• При необходимости прохода трубопроката через стену, в последней заранее проделывается проем. На стене из кирпича достаточно будет заделать щели раствором цемента. Если необходимо провести систему через стену из дерева или любой другой, являющийся горючим, материал, необходимо проделать отверстие по диаметру в два раза превышающему диаметр трубы, а место ее пересечения со стеной изолировать. Обычно для этого используется асбестовый лист или шнур, базальтовая плита или вата. На стену снаружи и изнутри крепится лист нержавеющей либо оцинкованной стали. Места соприкосновения элементов трубопровода и перекрытия необходимо заизолировать.
• Установка второго отвода и монтаж на его нижнее отверстие сборника конденсата. Здесь понадобится обустроить опорную площадку, которая должна быть прикреплена к стене либо опираться на грунт.
• Монтаж вертикального участка дымоотвода и его фиксация к стене.
• Установка оголовка.
• При прохождении потолочного перекрытия и пирога кровли используют тот-же метод защиты конструкций, что и для стен.

Некоторые нюансы:

• Для организации поворотов дымоотвода детали изготавливают путем обрезки: под углом 75 градусов – позволяет создать поворот под углом 150 градусов, если нужен поворот под углом 90 градусов, обрезка проводится под углом 45 градусов, обрезка под наклоном 60 градусов позволяет создать поворот 120 градусов.
• Лучше всего располагать отвод в вертикальном положении с минимальным количеством поворотов, так как каждый из них ослабляет силу тяги.
• При обустройстве буржуйки дымоход делают не прямоточным, а под уклоном или состоящим из нескольких колен – это не дает большей части тепла уходить в атмосферу. Лучше всего для буржуйки изготовить разборную конструкцию отвода дыма – это позволит быстро и без особых проблем избавиться от сажи, которая постепенно оседает на внутренних стенках.

Эксплуатация

Стальные дымоходы не привередливы в процессе эксплуатации, однако и их необходимо периодически очищать, а также проверять работоспособность. Состояние тяги проверяется раз в 3 месяца через ревизионное отверстие, приблизительно с такой же периодичностью система отвода нуждается в очистке. Чтобы не повредить внутреннее покрытие труб дымохода, механические способы чистки лучше доверить профессионалам. В домашних условиях можно пользоваться специальными химическими веществами, которые укладываются в топку и выделяют газы, растворяющие накопившуюся сажу.

Конденсат, скапливающийся в стальных конструкциях, сливается через ревизионное окно.

Важно

В случае возгорания сажи, не пробуйте тушить его самостоятельно, лучше сразу вызывайте пожарников. Дело в том, что на ранней стадии возгорания заметить его практически нереально (если повезет – можно засыпать очаг возгорания песком), а обнаружение на более поздних стадиях может привести к тяжелым случаям. Так, если вы зальете внутрь воду и перекроете входное отверстие, продуты сгорания попросту взорвутся, а дальше процесс станет неуправляем. Помимо этого, во время горения в атмосферу выделяется большое количество ядовитых веществ, большинство из которых являются бесцветными, не имеющими запаха. К примеру, окись углерода вызывает сильные поражения в организме, что может привести к летальному исходу. Поэтому, пользуясь системой дымоотвода, соблюдайте правила эксплуатации, а в случае появления непредвиденных ситуаций всегда обращайтесь к специалистам.
