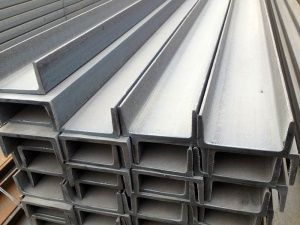

Маркировка и обозначение швеллера

Маркировка и обозначение швеллера
Задать вопрос
Наши специалисты ответят на любой интересующий вопрос по услуге

Для обеспечения прочности архитектурно-художественных железобетонных и сварных конструкций в сфере строительства используется металлический швеллер. Изделие представляет собой металлопрокат специального и общего значения, с П-образным сечением (центральная стенка и две боковые полки). При его производстве используются углеродные и низколегированные стали. Возможность резать, сваривать и клепать в сочетании с высокой прочностью и жесткостью сделали данный вид металлопроката распространенным в различных сферах, и обеспечили его широкий сортамент.

Размеры и геометрия

Швеллер производится в различных видах и формах, по двум технологиям, по использованию которых весь сортамент данного проката делится на две группы:

  1. Горячей прокатки – швеллер с отличными показателями прочности. Пластическая деформация не только дает возможность придать профилю нужную форму, но и делает его устойчивым к механическим повреждениям, наделяет превосходным сопротивлением к изгибу. Выпускается в соответствии с ГОСТ 8240-97.
  2. Гнутый – изделия, при производстве которых применяются профилегибочные станки. Обработка холодным способом исключает наличие термических напряжений в металлической структуре изделия, поэтому швеллеры имеют более высокое качество поверхности, при этом отличаются меньшей прочностью и весом, чем их аналоги горячей катки. Гнутый швеллер не применяется при возведении несущих элементов, зато стоит дешевле. Выпускается по Госстандарту 8278-8З.

Маркировка швеллера и его размеры регулируются Госстандартом и записываются в форме таблиц, где указывается:

  • Толщина/высота стенок изделия.
  • Толщина/ширина его полочек.
  • Длина.
  • Радиус закругления полок, внутренних углов.

Также следует упомянуть разделения сортамента по прочности проката:

  • Маркировка «A» указывает на прокат высокой точности.
  • «Б» – повышенной точности.
  • С маркировкой «B» – обычной.

Конструкция

Также виды швеллеров различаются положением и размерами полочек. В соответствии с размерами полок их можно поделить на:

  • Равнополочные – длины полок одинаковы.
  • Неравнополочные – длина одной полки больше.

Грани могут быть расположены как параллельно, так и под наклоном, что отмечено соответствующей маркировкой:

  • «П» – профиль, в котором грани располагаются параллельно один другому.
  • «У» – грани профиля располагаются под уклоном.

Вес металлопроката зависит от таких характеристик:

  • длина;
  • ширина;
  • материал, из которого производится швеллер;
  • толщина поперечной балки;
  • толщина полок.

Так что один и тот же базовый П-образный швеллер, при сходных внешних показателях, изготовленный, к примеру, из стали и алюминия, будет иметь разный вес.

Другие марки

Помимо основных и наиболее распространенных вариантов швеллерного металлопроката, существует еще 3 марки данного изделия:

  1. «Э» – экономичный. Главное отличие – более тонкая стенка и полочки, меньший вес. Используется в тех случаях, когда необходимости удерживать массивные конструкции нет.
  2. «Л» – легкий. Как и предыдущий, выпускается только с расположенными параллельно полочками, однако из более легких материалов, к примеру, из алюминия.
  3. «C» – специальный. Производится для использования в определенных областях, например, в вагоно- и машиностроении. Согласно ГОСТ имеет индивидуальную размерную сетку.

Маркировка швеллера

Рассмотрев основные характеристики изделий, приступим к общему обзору маркировки швеллера металлического. В зависимости от того, какую высоту стенки имеет металлопрокат, маркировка может быть нанесена непосредственно на прокате либо на соединенной со связкой бирке. В соответствии с установленным стандартом она наносится с отступом 300 мм от торца.

Указание марки должно иметь вид дроби, а с левой стороны от нее должно быть указано наименование металлопроката. В верхней части указывают следующие параметры:

  • Размер полки (в сантиметрах).
  • Расположение граней.
  • Точность проката.
  • Стандарт.

В нижней части дроби мы находим информацию:

  • Марка стали, используемая при производстве изделия.
  • Госстандарт, в соответствии с которым производился сплав.

При маркировке гнутых швеллеров по ГОСТ, обозначения слегка отличаются. На маркировке отмечаются такие показатели, как: высота/ширина/толщина, а также указание точности заготовки.
