Покупатели металлопроката вряд ли станут возражать о корректности производства двутавровой балки, ГОСТы на которую точно регламентируют и состав сырья, и форму, и габариты изделий.
Двутавровая стальная балка, или двутавр, представляет собой профиль с «Н»-образным сечением. Основное достоинство – прочность, способность выдерживать серьезные нагрузки на изгиб, вибрации.
Производят изделия двумя способами:
- горячим катанием (прокатка проводится по ГОСТу 535-88);
- свариванием.
Последнее используют ввиду ограничения возможностей прокатных станов.
Данный вид балки, как и швеллер, может иметь параллельные и наклонные грани полок, быть узкополочными, нормальными, широкополочными.
Длина варьируется от 4 до 12 метров и более (по спецзаказу). Их классифицируют, маркируют.
ГОСТы и сортамент

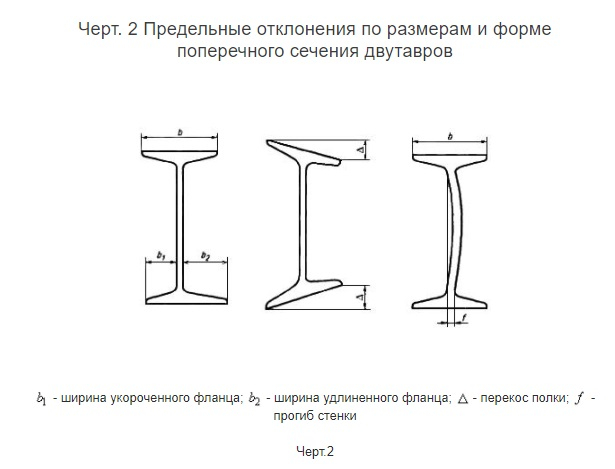

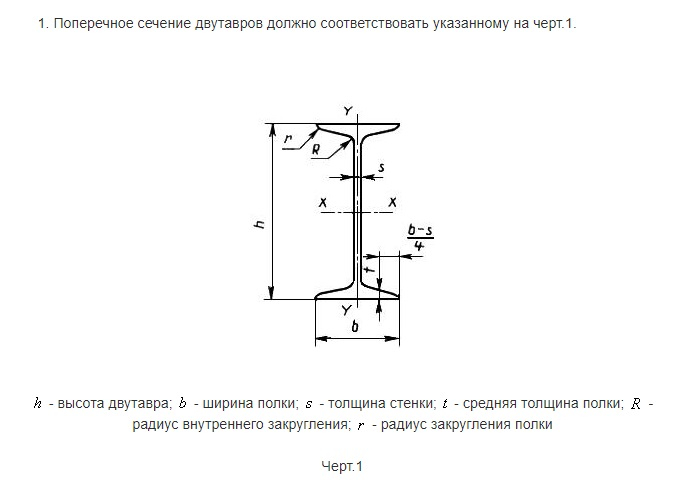

- ГОСТ 8239 89 на двутавровую балку повествует о сортаменте горячекатаных стальных двутавров с уклоном внутренних граней полок. На страницах стандарта даны чертежи поперченного сечения изделия, табличные справочные данные о предельных отклонениях по форме, точности прокатки.
- Балка двутавровая, грани полок которой параллельны, выполненная по нормам ГОСТа 26020 831 (83), должна варьироваться по высоте от 100 до 1000 мм и иметь ширину полок 55 - 400 мм. Размеры двутавровых балок доступно представлены в таблице.

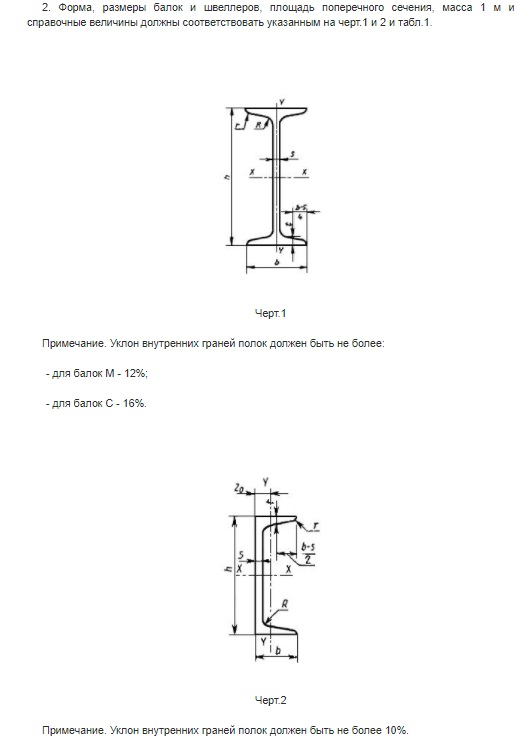

- Двутавровая балка специального назначения с маркировками М, С и К (изделие предназначено для монтажа подвесных путей, армирования шахтных стволов) изготавливается, согласно требованиям ГОСТа 19425 741(74). В стандарте также даны чертежи, нормативные и справочные материалы. Балка двутавровая должна иметь размеры и вес, о которых повествует таблица с учетом допустимых погрешностей.
| Номер двутавра | Размеры | Площадь поперечного сечения, см2 | Масса 1 м, кг | Справочные значения | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | b | s | t | R | r | X-X | ||||||
| не более | Ix, см4 |
Wx, см3 |
Ix, см |
Sx, см3 |
||||||||
| мм | ||||||||||||
| 10 | 100 | 55 | 4,5 | 7,2 | 7,0 | 2,5 | 12,0 | 9,46 | 198 | 39,7 | 4,06 | 23,0 |
| 12 | 120 | 65 | 4,8 | 7,3 | 7,5 | 3,0 | 14,7 | 11,50 | 350 | 58,4 | 4,88 | 33,7 |
| 14 | 140 | 73 | 4,9 | 7,5 | 8,0 | 3,0 | 17,4 | 13,70 | 572 | 81,7 | 5,73 | 46,8 |
| 16 | 160 | 81 | 5,0 | 7,8 | 8,5 | 3,5 | 20,2 | 15,90 | 873 | 109,0 | 6,57 | 62,3 |
| 18 | 180 | 90 | 5,1 | 8,1 | 9,0 | 3,5 | 23,4 | 18,40 | 1290 | 143,0 | 7,42 | 81,4 |
| 20 | 200 | 100 | 5,2 | 8,4 | 9,5 | 4,0 | 26,8 | 21,00 | 1840 | 184,0 | 8,28 | 104,0 |
| 22 | 220 | 110 | 5,4 | 8,7 | 10,0 | 4,0 | 30,6 | 24,00 | 2550 | 232,0 | 9,13 | 131,0 |
| 24 | 240 | 115 | 5,6 | 9,5 | 10,5 | 4,0 | 34,8 | 27,30 | 3460 | 289,0 | 9,97 | 163,0 |
| 27 | 270 | 125 | 6,0 | 9,8 | 11,0 | 4,5 | 40,2 | 31,50 | 5010 | 371,0 | 11,20 | 210,0 |
| 30 | 300 | 135 | 6,5 | 10,2 | 12,0 | 5,0 | 46,5 | 36,50 | 7080 | 472,0 | 12,30 | 268,0 |
| 33 | 330 | 140 | 7,0 | 11,2 | 13,0 | 5,0 | 53,8 | 42,20 | 9840 | 597,0 | 13,50 | 339,0 |
| 36 | 360 | 145 | 7,5 | 12,3 | 14,0 | 6,0 | 61,9 | 48,60 | 13380 | 743,0 | 14,70 | 423,0 |
| 40 | 400 | 155 | 8,3 | 13,0 | 15,0 | 6,0 | 72,6 | 57,00 | 19062 | 953,0 | 16,20 | 545,0 |
| 45 | 450 | 160 | 9,0 | 14,2 | 16,0 | 7,0 | 84,7 | 66,50 | 27696 | 1231,0 | 18,10 | 708,0 |
| 50 | 500 | 170 | 10,0 | 15,2 | 17,0 | 7,0 | 100,0 | 78,50 | 39727 | 1589,0 | 19,90 | 919,0 |
| 55 | 550 | 180 | 11,0 | 16,5 | 18,0 | 7,0 | 118,0 | 92,60 | 55962 | 2035,0 | 21,80 | 1181,0 |
| 60 | 600 | 190 | 12,0 | 17,8 | 20,0 | 8,0 | 138,0 | 108,00 | 76806 | 2560,0 | 23,60 | 1491,0 |
Учитывая области применения, балка двутавровая должна иметь размеры и вес, регламентированные данным документом, с учетом допустимых отклонений. В противном случае будет трудно говорить о надежности возводимых конструкций и строений, устойчивости к многолетним многотонным нагрузкам.
Самые востребованные двутавры
Стоит также отметить, самые ходовые марки стали, используемые для изготовления изделий.
Балка сталь 3 – отличается повышенными характеристиками прочности. Углеродистая сталь придает изделиям долговечность и устойчивость к огромным нагрузкам.
Балка сталь 09г2с – помимо прочности отличается повышенными антикоррозийными свойствами, выдерживает термальные нагрузки.
Металлическая сварная балка также пользуется постоянным спросом. Требует скрупулезных расчетов по нагрузке. При корректном выборе прочна и долговечна.
