- Структурная роль феррита: от перлита до дуплексных сталей
- Легирование и границы зерна: тонкая настройка
- Проблемы избыточной ферритизации: от охрупчивания до коррозии
- Перспективы управления ферритной фазой

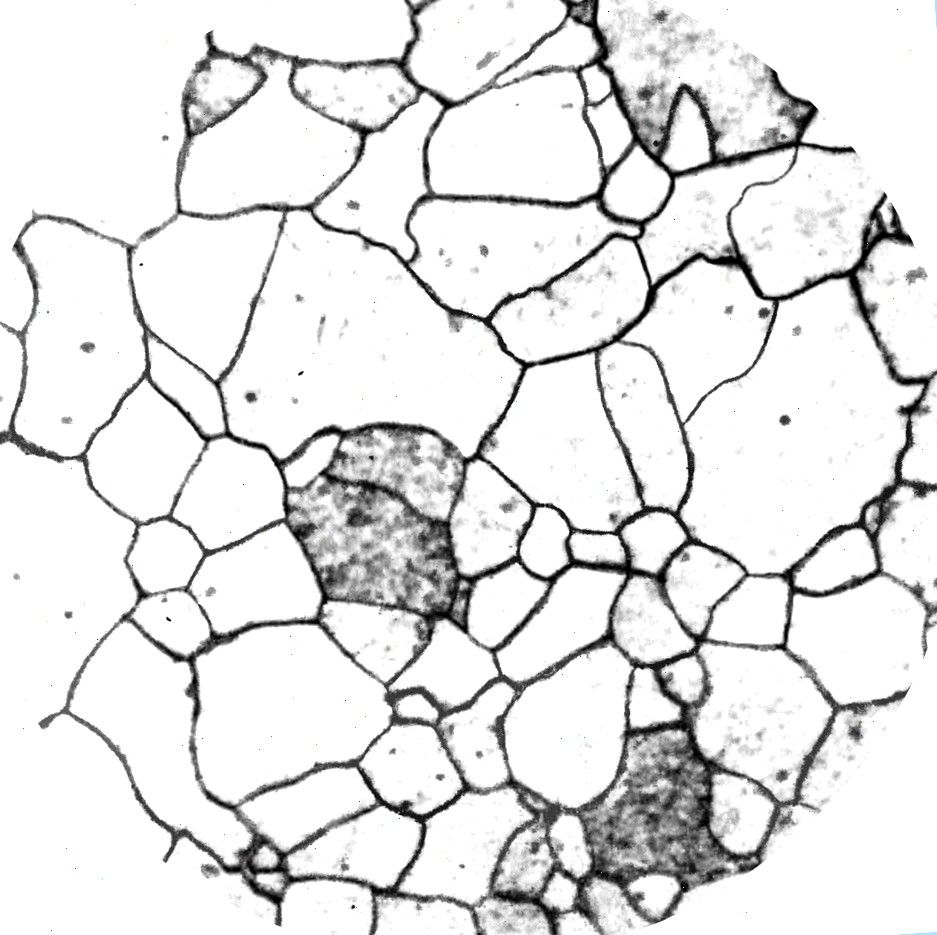

В многофазной структуре сталей феррит занимает особое место как одна из ключевых составляющих, определяющих баланс между прочностью и пластичностью. Эта фаза, представляющая собой твёрдый раствор углерода в α-железе, формируется при медленном охлаждении сплава или в условиях низкого содержания углерода (менее 0,02% по массе). Кристаллическая решётка феррита — объёмно-центрированная кубическая (ОЦК), что объясняет его сравнительно низкую твёрдость и высокую способность к деформации без разрушения. Однако именно эти свойства делают его незаменимым в ряде промышленных применений.
Структурная роль феррита: от перлита до дуплексных сталей
В углеродистых сталях феррит чаще всего соседствует с перлитом — эвтектоидной смесью феррита и цементита (Fe₃C). Соотношение этих фаз напрямую влияет на механические характеристики: увеличение доли феррита снижает предел текучести, но повышает относительное удлинение. Например, в низкоуглеродистых сталях типа 08кп, используемых для холодной штамповки, ферритная матрица обеспечивает равномерное распределение напряжений при деформации, предотвращая образование трещин. В то же время в конструкционных сталях (например, Ст3) комбинация феррита и перлита создаёт оптимальный компромисс между прочностью и вязкостью.
В нержавеющих сталях ферритная фаза (δ-феррит) играет иную роль. В дуплексных сталях, таких как 08Х22Н6Т, сочетание феррита и аустенита (γ-железо с гранецентрированной решёткой) обеспечивает устойчивость к коррозионному растрескиванию в хлоридсодержащих средах. Однако избыток δ-феррита может снизить ударную вязкость при отрицательных температурах, что требует точного контроля химического состава и режимов термомеханической обработки.
Легирование и границы зерна: тонкая настройка свойств
Легирующие элементы оказывают значительное влияние на стабильность ферритной фазы. Кремний и алюминий, выступая ферритизаторами, расширяют область существования α-железа, тогда как марганец и никель способствуют формированию аустенита. Интересный эффект наблюдается при введении микролегирующих добавок, таких как ниобий или титан: образуя карбиды и нитриды, они подавляют рост зёрен феррита при горячей прокатке, повышая прочность за счёт измельчения структуры. Этот принцип лежит в основе технологий термомеханической обработки (TMCP), широко применяемых при производстве листового проката для магистральных трубопроводов.
Проблемы избыточной ферритизации: от охрупчивания до коррозии
Несмотря на преимущества, доминирование ферритной фазы может стать источником технологических рисков. В высокочистом железе (армко-железо) крупные зёрна феррита склонны к образованию ячеистой дислокационной структуры при циклических нагрузках, что снижает усталостную прочность. В сварных швах низколегированных сталей выделение феррита по границам аустенитных зёрен провоцирует образование хрупких межкристаллитных трещин — явление, известное как «сварочная хрупкость». Для подавления этого эффекта в сварочные материалы вводят аустенитообразующие элементы, такие как никель.
Перспективы управления ферритной фазой
Современные исследования в области металловедения направлены на прецизионное управление ферритной составляющей. Методы in-situ наблюдения за фазовыми превращениями (например, с помощью синхротронной рентгеновской дифракции) позволяют оптимизировать режимы отжига для получения ультрамелкозернистого феррита с размером зёрен менее 2 мкм. Такие структуры демонстрируют аномально высокое сочетание прочности и пластичности за счёт механизмов деформационного упрочнения, активирующихся на субмикронном уровне. Ещё одно перспективное направление — разработка сталей с градиентной ферритной структурой, где поверхностные слои обогащены твёрдыми фазами (мартенсит, бейнит), а сердцевина сохраняет ферритную пластичность.
В контексте российской металлургии понимание роли феррита становится критически важным при освоении выпуска высокотехнологичных марок сталей для Арктических проектов или нефтегазового сектора. Например, производство труб для СПГ-терминалов требует обеспечения не только коррозионной стойкости, но и сопротивления хрупкому разрушению при -60°C, что достигается за счёт подавления ферритизации в поверхностных слоях изделий. Таким образом, феррит остаётся не просто «фоновой» фазой, а инструментом для инженерного проектирования свойств металла, где каждое решение требует взвешенного металловедческого анализа.
