Диаметры электросварных круглых труб ГОСТ 10704
Параметры трубы (наружный диаметр) | Сталь | Толщина Стенки, мм | |||
Ø 16 | Ø 18 | Ø 19 | Ø 20 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 25 | Ø 28 | Ø 30 | Ø 32 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 35 | Ø 38 | Ø 40 | Ø 42 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 48 | Ø 51 | Ø 57 | Ø 60 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 76 | Ø 89 | Ø 102 | Ø 108 | ст3 ст20 09Г2С | от 2 до 10 мм |
Ø 114 | Ø 127 | Ø 133 | Ø 159 | ст3 ст20 09Г2С | от 3 до 10 мм |
Ø 219 | Ø 273 | Ø 325 | Ø 377 | ст3 ст20 09Г2С | от 3 до 12 мм |
Ø 426 | Ø 530 | Ø 630 | Ø 720 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 820 | Ø 920 | Ø 1020 | Ø 1220 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 1320 | Ø 1420 | Ø 1520 | Ø 1620 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 1720 | Ø 1820 | Ø 1920 | Ø 2020 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 2120 | Ø 2220 | Ø 2520 | Ø 2620 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 2720 | Ø 2820 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |

Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75
Условный проход, внутренний диаметр мм |
Наружный диаметр, мм |
Сталь | Толщина стенки, мм |
Ø 6 ду | Ø 10,2 | ст20, ст10, ст1-3 сп/пс | 1,8; 2; 2,5 |
Ø 8 ду | Ø 13,5 | ст20, ст10, ст1-3 сп/пс | 2; 2.2; 2,8 |
Ø 10 ду | Ø 17,0 | ст20, ст10, ст1-3 сп/пс | 2; 2.2; 2,8 |
Ø 15 ду | Ø 21,3 | ст20, ст10, ст1-3 сп/пс | 2,35; 2,5; 2,8; 3,2 |
Ø 20 ду | Ø 26,8 | ст20, ст10, ст1-3 сп/пс | 2,35; 2,5; 2,8; 3,2 |
Ø 25 ду | Ø 33,5 | ст20, ст10, ст1-3 сп/пс | 2,8; 3,2; 4 |
Ø 32 ду | Ø 42,3 | ст20, ст10, ст1-3 сп/пс | 2,8; 3,2; 4 |
Ø 40 ду | Ø 48,0 | ст20, ст10, ст1-3 сп/пс | 3; 3,5; 4 |
Ø 50 ду | Ø 60,0 | ст20, ст10, ст1-3 сп/пс | 3; 3,5; 4,5 |
Ø 65 ду | Ø 75,5 | ст20, ст10, ст1-3 сп/пс | 3,2; 4; 4,5 |
Ø 80 ду | Ø 88,5 | ст20, ст10, ст1-3 сп/пс | 3,5; 4; 4,5 |
Ø 90 ду | Ø 101,3 | ст20, ст10, ст1-3 сп/пс | 3,5; 4; 4,5 |
Ø 100 ду | Ø 114,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5 |
Ø 125 ду | Ø 140,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5,5 |
Ø 150 ду | Ø 165,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5,5 |

Диаметры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75
Параметры трубы (наружный диаметр) | Сталь | Толщина стенки, мм | |||||||
трубы горячедеформированые | |||||||||
Ø 20 | Ø25 | Ø28 | Ø30 | Ø32 | Ø35 | Ø38 | Ø40 | ст10, ст20, 09г2с | от 2,5-8 |
Ø 42 | Ø 45 | Ø 50 | Ø 51 | Ø 54 | Ø 57 | Ø 73 | Ø 76 | ст10, ст20, 09г2с | от 2,5-8 |
Ø 89 | Ø 102 | Ø 108 | Ø 114 | Ø 121 | Ø 127 | Ø 133 | Ø 140 | ст10, ст20, 09г2с | от 4-12 |
Ø 146 | Ø 152 | Ø 159 | Ø 168 | Ø 180 | Ø 194 | Ø 203 | Ø 219 | ст10, ст20, 09г2с | от 4-15 |
Ø 245 | Ø 273 | Ø 299 | Ø 325 | Ø 351 | Ø 377 | Ø 402 | Ø 406 | ст10, ст20, 09г2с | от 4-25 |
Ø 426 | Ø 450 | Ø 465 | Ø 480 | Ø 500 | Ø 530 | Ø 550 | ст10, ст20, 09г2с | от 4-25 | |
трубы холоднодеформированые (наружный диаметр) | |||||||||
Ø 6 | Ø 7 | Ø 8 | Ø 9 | Ø 10 | Ø 11 | Ø 12 | Ø 13 | ст10, ст20, 09г2с | от 1-2 |
Ø 14 | Ø 15 | Ø 16 | Ø 17 | Ø 18 | Ø 19 | Ø 20 | Ø 21 | ст10, ст20, 09г2с | от 1,6-3,5 |
Ø 22 | Ø 23 | Ø 24 | Ø 25 | Ø 26 | Ø 27 | Ø 28 | Ø 29 | ст10, ст20, 09г2с | от 1,8-4,5 |
Ø 30 | Ø 32 | Ø 34 | Ø 35 | Ø 36 | Ø 38 | Ø 40 | Ø 42 | ст10, ст20, 09г2с | от 2,5-7 |
Ø 45 | Ø 48 | Ø 50 | Ø 51 | Ø 53 | Ø 54 | Ø 56 | Ø 57 | ст10, ст20, 09г2с | от 4-9,5 |
Ø 60 | Ø 63 | Ø 65 | Ø 68 | Ø 70 | Ø 73 | Ø 75 | Ø 76 | ст10, ст20, 09г2с | от 5-12 |
Ø 80 | Ø 83 | Ø 85 | Ø 89 | Ø 90 | Ø 95 | Ø 100 | Ø 102 | ст10, ст20, 09г2с | от 7-18 |
Ø 108 | Ø 110 | Ø 120 | Ø 130 | Ø 140 | Ø 150 | Ø 160 | Ø 170 | ст10, ст20, 09г2с | от 9-24 |
Ø 180 | Ø 190 | Ø 200 | Ø 210 | Ø 220 | Ø 240 | Ø 250 | ст10, ст20, 09г2с | от 18-24 |

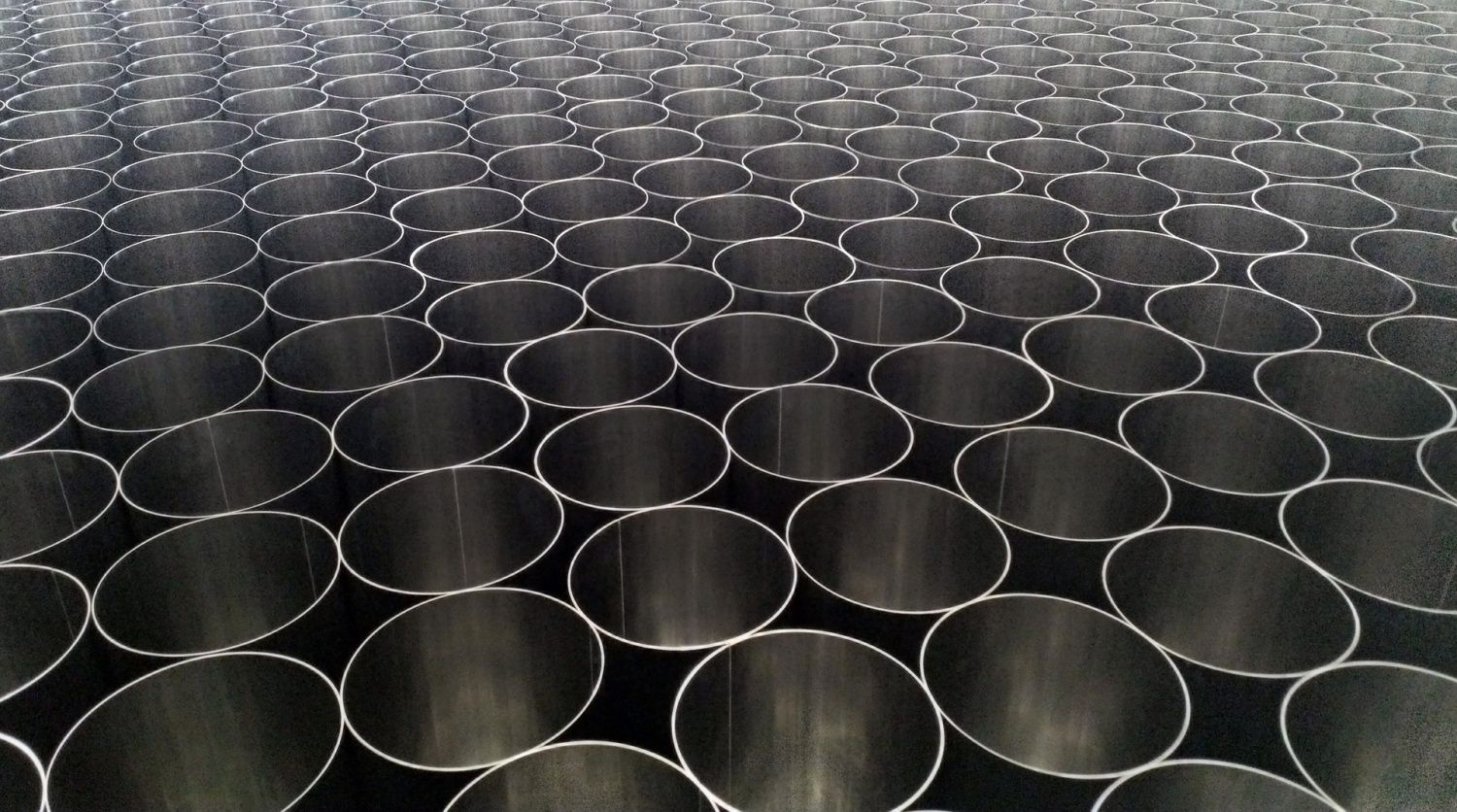

Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды – вот далеко не полный список сфер, в которых используются стальные трубы. Стальные трубы могут иметь не только круглую форму, они могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, данная продукция имеет две общие характеристики: геометрические и технические.
Геометрические характеристики выражаются следующими показателями:
- длина труб;
- толщина их стенок;
- диаметры внутренний/внешний.
Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами. ГОСТы разрабатываются и принимаются с учетом материалов, используемых при изготовлении проката, а также технологии его производства.
В России диаметры трубы измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.
Трубный прокат по ГОСТ
Диаметр труб – основная характеристика трубного проката, благодаря которой производятся необходимые расчеты. Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:
- Малого – изделия, которые имеют следующее значение: не более 114 мм.
- Среднего диаметра – прокат величиной от 114 до 530 мм.
- Большого диаметра – труба, размер которой превышают 508 мм. Классификация производится в соответствии с внешним диаметром трубы.
Диаметр стальной трубы определяют таким образом:
- Для бесшовных и электросварных видов труб – по наружному диаметру.
- Для водогазонапорных труб в соответствии с показателем условного прохода – приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб определяется параметрами, изложенными в ГОСТ 355-52.
- d = D — 2*S
- Где d - показатель диаметра трубы (внутренняя часть)
- D – показатель наружного диаметра
- 2S – удвоенная толщина стенки
Условный проход является условной величиной (Dy – в прошлом, DN – сейчас), которая применяется при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается. DN не просто определяет пропускную способность трубного проката, но и дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.
Как самостоятельно узнать размеры изделия
Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы – стандарт 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия. Однако в том случае, если необходимо провести ремонт систем коммуникаций, а данные о внутреннем диаметре уже установленных труб неизвестны, для проведения расчетов диаметра можно использовать формулу:
Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщину стенки трубы и ее окружность.
